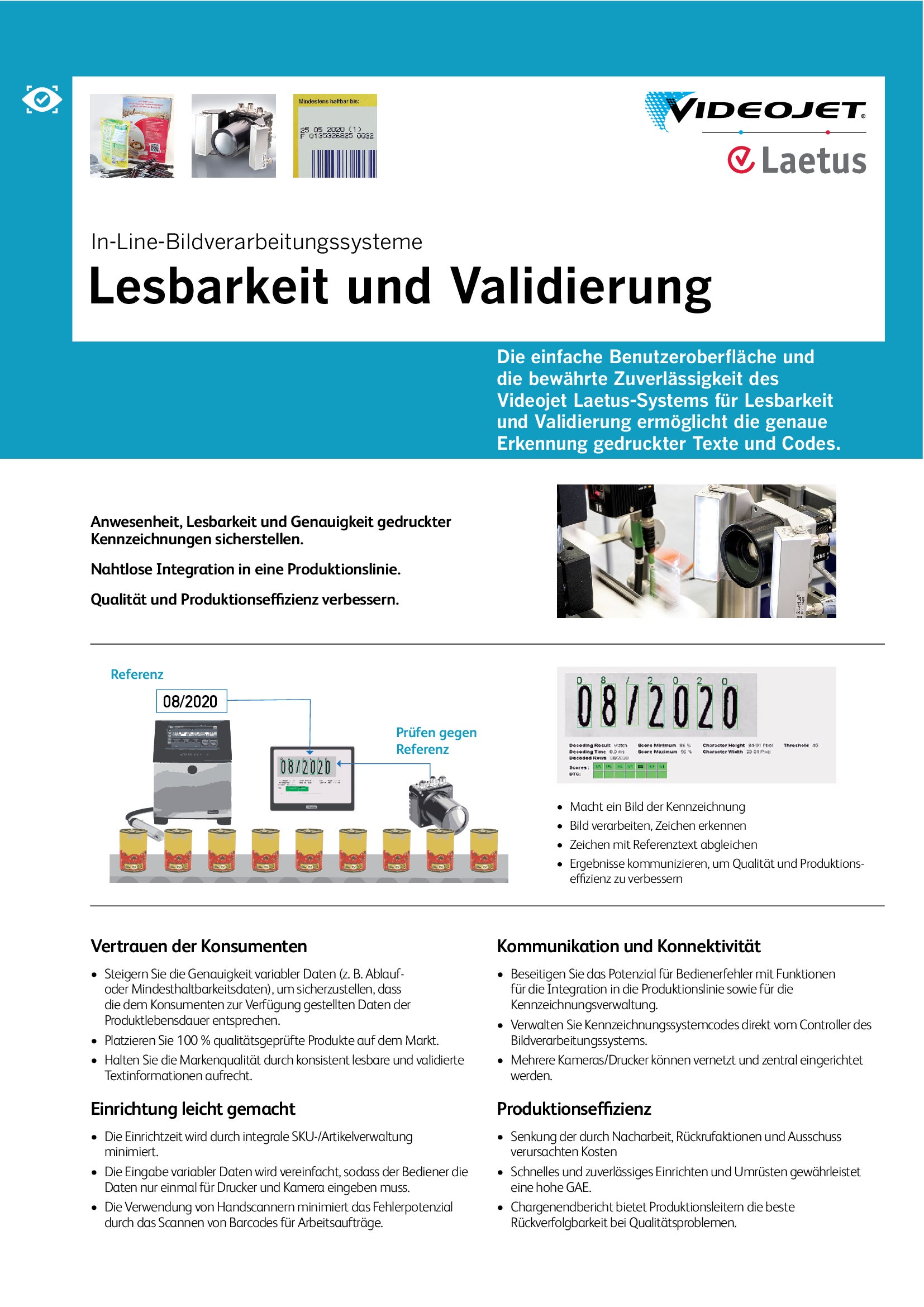

Inline-Bilderkennungssysteme – Lesbarkeit und Validierung
Die einfache Benutzeroberfläche und die bewährte Zuverlässigkeit des Videojet Laetus-Systems für Lesbarkeit und Validierung ermöglicht die genaue Erkennung gedruckter Texte und Codes.
Anwesenheit, Lesbarkeit und Genauigkeit gedruckter Kennzeichnungen sicherstellen.
Nahtlose Integration in eine Produktionslinie.
Qualität und Produktionseffizienz verbessern.
![](https://global.videojet.com/wp-content/uploads/dam/image/products/vision-system/camera-image-us.png?w=720&quality=80)

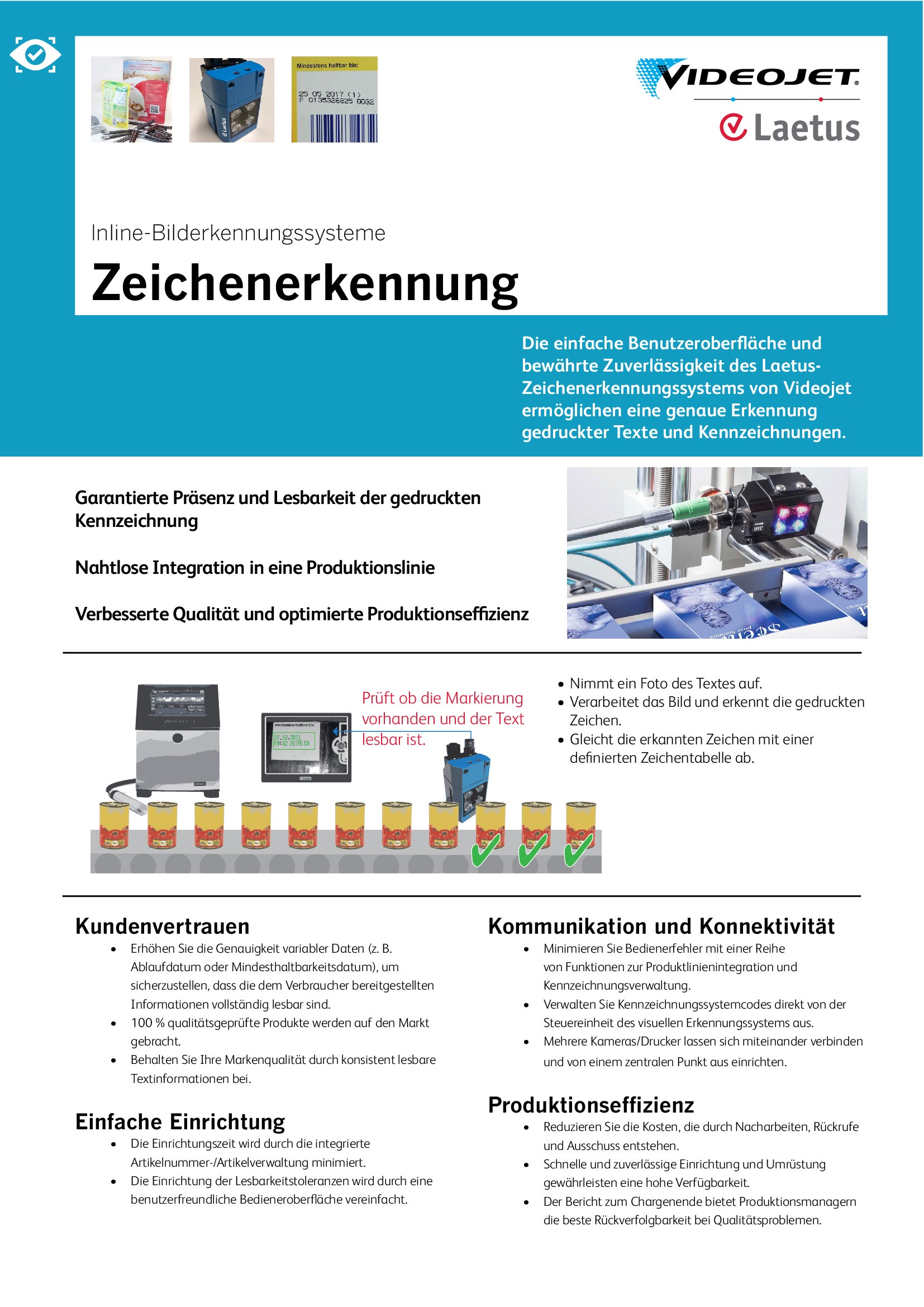

Inline-Bilderkennungssysteme – Zeichenerkennung und Druckpräsenz
Die einfache Benutzeroberfläche und die bewährte Zuverlässigkeit des LaetusZeichenerkennungssystems und LaetusDruckpräsenzsystems von Videojet ermöglichen eine genaue Erkennung gedruckter Texte und Kennzeichnungen.
![](https://global.videojet.com/wp-content/uploads/dam/image/products/vision-system/identification-camera-us.png?w=654&quality=80)
Garantierte Präsenz und Lesbarkeit der gedruckten Kennzeichnung
Nahtlose Integration in eine Produktionslinie
Verbesserte Qualität und optimierte Produktionseffizienz
- Überblick
- Lesbarkeit und Validierung
- Zeichenerkennung
- Druckpräsenz
Kundenvertrauen
- Steigern Sie die Genauigkeit variabler Daten (z. B. Ablaufoder Mindesthaltbarkeitsdaten), um sicherzustellen, dass die dem Konsumenten zur Verfügung gestellten Daten der Produktlebensdauer entsprechen.
- 100 % qualitätsgeprüfte Produkte werden auf den Markt gebracht.
- Halten Sie die Markenqualität durch konsistent lesbare und validierte Textinformationen aufrecht.
- Erhöhen Sie die Genauigkeit variabler Daten (z. B. Ablaufdatum oder Mindesthaltbarkeitsdatum), um sicherzustellen, dass die dem Verbraucher bereitgestellten Informationen vollständig lesbar sind.
- Erhöhen Sie die Produktqualität, indem Sie sicherstellen, dass die erforderlichen Informationen vollständig gedruckt werden (Mindesthaltbarkeitsdatum, Charge usw.).
- Behalten Sie die Markenqualität bei, indem Sie die Kennzeichnungspräsenz auf allen Produkten sicherstellen.
Einfache Einrichtung
- Die Einrichtungszeit wird durch die integrierte Artikelnummer-/Artikelverwaltung minimiert.
- Die Eingabe variabler Daten wird vereinfacht, sodass der Bediener die Daten nur einmal für Drucker und Kamera eingeben muss.
- Die Verwendung von Handscannern minimiert das Fehlerpotenzial durch das Scannen von Barcodes für Arbeitsaufträge.
- Die Einrichtung der Lesbarkeitstoleranzen wird durch eine benutzerfreundliche Bedieneroberfläche vereinfacht.
- Die Schwellenwerteinrichtung wird durch die überaus benutzerfreundliche Bedieneroberfläche vereinfacht.
Kommunikation und Konnektivität
- Minimieren Sie Bedienerfehler mit einer Reihe von Funktionen zur Produktlinienintegration und Kennzeichnungsverwaltung.
- Verwalten Sie Kennzeichnungssystemcodes direkt von der Steuereinheit des visuellen Erkennungssystems aus.
- Mehrere Kameras/Drucker lassen sich miteinander verbinden und von einem zentralen Punkt aus einrichten.
Produktionseffizienz
- Reduzieren Sie die Kosten, die durch Nacharbeiten, Rückrufe und Ausschuss entstehen.
- Schnelle und zuverlässige Einrichtung und Umrüstung gewährleisten eine hohe Verfügbarkeit.
- Der Bericht zum Chargenende bietet Produktionsmanagern die beste Rückverfolgbarkeit bei Qualitätsproblemen.
- Technische Daten
- Dokumente
- Videos
Spezifikation | Lesbarkeit und Validierung |
Bedienoberfläche und Software | Laetus NAVIGATOR für MS Windows ARGUS wt10 Server Format-Datenbank, Benutzerverwaltung, Chargenprotokoll, Prüfprotokoll, Verwaltung mehrerer Geräte. COMMANDER 110S 10-Zoll-Touchpanel, Windows 10 IoT Enterprise, 128-GB-SSD Schaltschrank, Edelstahl, inkl. 24-V-DC-Netzteil, 8-Port-Ethernet-Switch, Anschlussklemmen für zwei Inspektionskameras, Fehlerstoppsignal und -anzeige |
Sprachen | Deutsch, Englisch, Tschechisch, Chinesisch (vereinfacht), Niederländisch, Finnisch, Französisch, Griechisch, Ungarisch, Italienisch, Japanisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Serbisch, Slowenisch, Spanisch, Schwedisch, Türkisch. Weitere Sprachen auf Anfrage |
Prüfsystem | SmartSpect-Kamerasystem, 1280 x 1024 Pixel, 131M (monochrom, max. 85 fps) oder 131C (Farbsensor, max. 35 fps) |
OCV/OCR-Anwendung | Fontbasierter OCR-Reader, mehrere AOI, automatische Zeichen- und Zeilensegmentierung, max. 64 Zeichen und 5 Zeilen/AOI |
Barcode-Anwendung (optional) | Omnidirektionales Lesen von normal oder invers gedruckten Barcodes. Funktion zur vollständigen oder teilweisen Inhaltsabgleichung, Platzhalter-Modus. |
Liniengeschwindigkeit bei Inspektionen | Anwendungsabhängig, üblicherweise bis zu 15 Hz |
Linsen- und Beleuchtungsoptionen | a) SmartSpect 131M, Linse: 12 mm C-Mount, Schutzwannen, zusätzliche Beleuchtung erforderlich b) SmartSpect 131M, Linse: 12 mm C-Mount, weißes LED-Leistenmodul (DAL) c) SmartSpect 131M, Linse: 12 mm C-Mount, weißes, polarisiertes LED-Ringmodul (PRL) d) SmartSpect 131C, Linse: 12 mm C-Mount, weißes, polarisiertes LED-Ringmodul (PRL) e) SmartSpect 131M, Linse: 12 mm C-Mount, weißes, diffuses LED-Modul (DIL) Informationen zu den verfügbaren Kamera-Sichtfeldern finden Sie in den detaillierten Spezifikationen. |
Schutzklasse | Inspektionskamera: IP67 (mit Linsenschutzröhre), Gesamtschutz hängt von gewählter Beleuchtung ab |
Temperatur-/Luftfeuchtigkeitsbereich | 0 °C bis 50 °C 0 % bis 90 % rel. Luftfeuchtigkeit, nicht kondensierend |
Stromversorgung | 100–240 V AC, 50/60 Hz ca. 60 W (Netzteil mit 24 V DC, 240 W enthalten) |
Paketoptionen | PRINTER wt, Schnittstellensoftware zum Drucksystem für synchronisiertes Formatladen, einmalige Dateneingabe für Drucker und Kamera, max. 7 Datenstrings, Unterstützung der GS1-Anwendungskennung COCAM wt880, kompakter 1D/2D-Barcodeleser, WVGA-Auflösung, rote/blaue LED, 60 Hz fps, Dauerlesemodus, 1 Auslösersignal, 4 Ausgangssignale LLS wt580, vor- oder seitwärtsgerichteter Laserscanner, bis zu 1200 Hz, 1D-Strichcode, 1 Auslöser, 2 Ausgangssignale |
![Vidyard Thumbnail](https://cdn.vidyard.com/thumbnails/y2x7wT8KElmyfTCRpzpVoQ/0859bf1593646019e2752b.jpg)
- Technische Daten
- Dokumente
- Videos
Spezifikation | Zeichenerkennung |
Benutzeroberfläche und Software | Laetus NAVIGATOR für MS Windows |
Sprachen | Englisch, Weitere Sprachen auf Anfrage |
Prüfsystem | Smart-Kamerasystem Inspector wt621, 1280 x 1024 Pixel, monochrom, max. 50 fps, integriertes Betriebssystem, 1 Auslösereingang, 3 Eingangssignale zur zukünftigen Verwendung, 4 Ergebnisausgänge, integrierte LED-Beleuchtung (rot/blau), LED-Klasse 1, stroboskopische Steuerung der externen Beleuchtung, integriertes 9,6-mm-Objektiv mit über die Software einstellbarem Fokus, Leseabstand von 70–1.500 mm, optische Anzeigen (5 Statusanzeigen, 10 LED-Leisten, 1 grüne Feedbackanzeige), Beeper/Summer, Konnektivität vorbereitet für Profinet, EtherNet, EtherCAT, PROFIBUS DP |
Anwendung der Zeichenlesbarkeit | Qualitätsbasierte Zeichenlesbarkeitsfunktion, einstellbare Qualität und Anzahl der Zeichenschwellenwerte, konfigurierbare Druckanalyse, Tool zur Anwendungsnachverfolgung |
Erreichbare Geschwindigkeit der Prüflinie | Abhängig von der Anwendung, in der Regel bis zu 15 Hz |
Arbeitsabstand/Sichtfeld | Das 17,1-mm-Objektiv ist nicht verfügbar |
Schutzklasse | Prüfkamera: IP65 Optionales Edelstahlgehäuse (ohne Lüfter): IP54 |
Temperatur-/Luftfeuchtigkeitsbereich | 0 °C bis 50 °C 0 % bis 90 % rel. Luftfeuchtigkeit, nicht kondensierend |
Elektrischer Anschluss | 100–240 V AC bei 50/60 Hz, ca. 60 W, 24-V/DV-240-W-Netzteil im Lieferumfang enthalten 8-Port-Ethernet-Switch enthalten |
Paketoptionen | COMMANDER 110S, 10-Zoll-Touchpanel, Betriebssystem Windows 10 IoT Enterprise, 128 GB SSD Schaltschrank aus Edelstahl, einschl. 24-V-DC-Netzteil, 8-Port-Ethernet-Switch, Anschlussblöcke für 2 Prüfkameras, Fehlerstoppsignal und -anzeige |
![Vidyard Thumbnail](https://cdn.vidyard.com/thumbnails/Q6lJy46r4NY6Mv1FNysm6Q/6a67be4d2241e67c11556a.jpg)
- Technische Daten
- Dokumente
- Videos

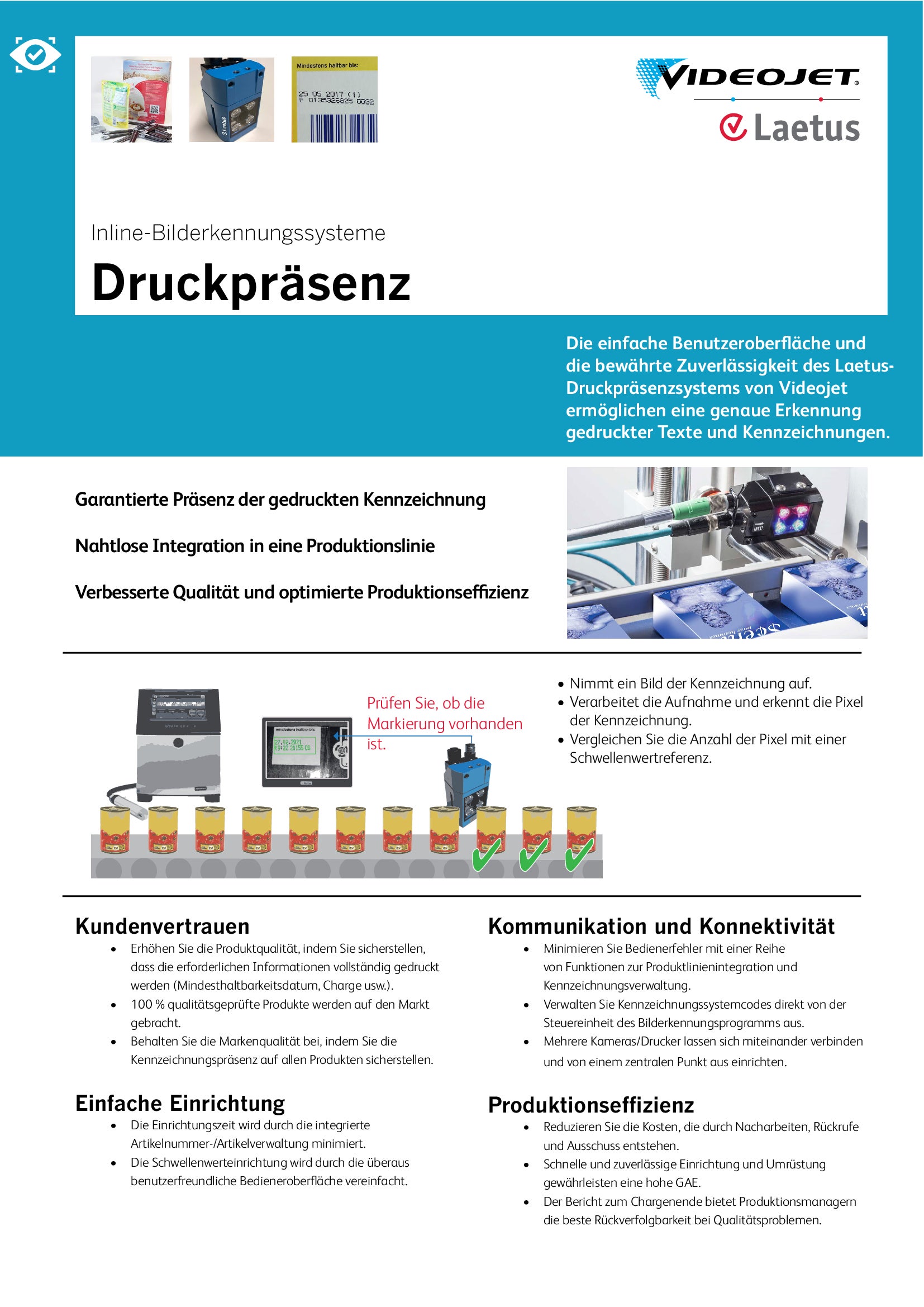

Spezifikation | Druckpräsenz |
Benutzeroberfläche und Software | Laetus NAVIGATOR für MS Windows |
Sprachen | Englisch, Weitere Sprachen auf Anfrage |
Prüfsystem | Smart-Kamerasystem Inspector wt621, 1280 x 1024 Pixel, monochrom, max. 50 fps, integriertes Betriebssystem, 1 Auslösereingang, 3 Eingangssignale zur zukünftigen Verwendung, 4 Ergebnisausgänge, integrierte LED-Beleuchtung (rot/blau), LED-Klasse 1, stroboskopische Steuerung der externen Beleuchtung, integriertes 9,6-mm-Objektiv mit über die Software einstellbarem Fokus, Leseabstand von 70–1.500 mm, optische Anzeigen (5 Statusanzeigen, 10 LED-Leisten, 1 grüne Feedbackanzeige), Beeper/Summer, Konnektivität vorbereitet für Profinet, EtherNet, EtherCAT, PROFIBUS DP |
Anwendung der Druckpräsenz | Kontrastbasierter Pixelzähler, standardmäßiger oder inverser Druckstil, einstellbare Akzeptanzwerte im Vergleich zum trainierten Referenzdruck, konfigurierbare Druckanalyse, Nachverfolgungstool für Anwendungsfenster |
Erreichbare Geschwindigkeit der Prüflinie | Abhängig von der Anwendung, in der Regel bis zu 25 Hz |
Arbeitsabstand/Sichtfeld | Das 17,1-mm-Objektiv ist nicht verfügbar |
Schutzklasse | Prüfkamera: IP65 Optionales Edelstahlgehäuse (ohne Lüfter): IP54 |
Temperatur-/Luftfeuchtigkeitsbereich | 0 °C bis 50 °C 0 % bis 90 % rel. Luftfeuchtigkeit, nicht kondensierend |
Elektrischer Anschluss | 100-240 V AC bei 50/60 Hz, ca. 60 W, 24-V/DV-240-W-Netzteil im Lieferumfang enthalten 8-Port-Ethernet-Switch enthalten |
Paketoptionen | COMMANDER 110S, 10-Zoll-Touchpanel, Betriebssystem Windows 10 IoT Enterprise, 128 GB SSD Schaltschrank aus Edelstahl, einschl. 24-V-DC-Netzteil, 8-Port-Ethernet-Switch, Anschlussblöcke für 2 Prüfkameras, Fehlerstoppsignal und -anzeige |
![Vidyard Thumbnail](https://cdn.vidyard.com/thumbnails/MFrMClbOMXDoX9blB8O_AQ/553cc7d774d1ff9ce22315.jpg)
